Генераторы - скупка

На фото изображено Генераторы
По запросу
Продать

Наша компания на выгодных условиях скупает генераторы: Г2-32, Г2-57, Г2-59, Г3-102, Г3-107, Г3-109, Г3-110, Г3-111, Г3-112, Г3-117, Г3-118, Г3-120, Г3-122, Г3-123, Г4-76, Г4-78, Г4-79, Г4-80, Г4-81, Г4-82, Г4-83, Г4-102, Г4-107, Г4-111, Г4-116, Г4-128, Г4-129, Г4-151, Г4-153, Г4-154,  Г4-158, Г4-164, Г4-176, Г5-48, Г5-54, Г5-55, Г5-56, Г5-59, Г5-60, Г5-63, Г5-67, Г5-72, Г5-75, Г5-79, Г5-82, Г5-87, Г6-17, Г6-27, Г6-28, Г6-31, Г6-35, Г6-37. Продать радиодетали Г2-32, Г2-57, Г2-59, Г3-102, Г3-107, Г3-109, Г3-110, Г3-111, Г3-112, Г3-117, Г3-118, Г3-120, Г3-122, Г3-123, Г4-76, Г4-78, Г4-79, Г4-80, Г4-81, Г4-82, Г4-83, Г4-102, Г4-107, Г4-111, Г4-116, Г4-128, Г4-129, Г4-151, Г4-153, Г4-154,  Г4-158, Г4-164, Г4-176, Г5-48, Г5-54, Г5-55, Г5-56, Г5-59, Г5-60, Г5-63, Г5-67, Г5-72, Г5-75, Г5-79, Г5-82, Г5-87, Г6-17, Г6-27, Г6-28, Г6-31, Г6-35, Г6-37 можно в новом и б/у состоянии, просто свяжитесь с нашим менеджером по номеру 8 (966) 442 37 79.

Генератор Г2-32 позволяет воспроизводить различные сигналы, что помогает в настройке различных радиоэлектронных устройств каналов связи и в других областях. Этот прибор незаменим при проведении всевозможных поверок и калибровок технических средств, так как он способен выявлять даже самые небольшие неточности в измерениях других приборов.

Технические характеристики Г2-32

Режим работыНГ, ИМ, ВнИМ
Диапазон спектра
  • 1 – 600МГц(НГ
  • 10-600МГц(ИМ).
Спектральная плотность мощности шумов1 – 50
Выходное сопротивление75 Ом
Частота внутренней модуляции80 Гц
Скважность внутренней модуляции2
Основная погрешность СПМШ0,04 – 0,5М
Погрешность измерения отношений уровней мощности шума на выходе приемника25%
Коэффициент стоячей волны1,3
Напряжение питания
  • 220 В 50 Гц;
  • 220(115) В 400 Гц.
Потребляемая мощность  70 В*А
Диапазон рабочих температур30°С ... + 50°С
Габаритные размеры280 Х 296 Х 226 мм.
Масса8,5 кг.

Содержание драг. металлов в Г2-32 (содержание в граммах на 1 шт.)

ЗолотоСереброПалладий
0.13521.941.35

Генератор  Г2-57 предназначен для генерирования псевдошумового и шумового сигналов трех видов: бинарного, гауссового и равновероятного с регулируемой полосой спектра и изменяемой длиной псевдослучайных М-последовательностей.

Технические характеристики Г2-57

Период тактовой частотыустанавливается от 1; 3,3; 10 мкс до 333 с (18 положений)
Полоса частот гауссового сигнала0-1/20 тактовой частоты
Задержка бинарного сигнала на выходе0-9999 периодов тактовых импульсов
Пределы напряжения на выходе 0,1 - 1 В (с дискретностью через 0,1 В)
  • бинарного сигнала: ±10; ±3,16; ±3; ±1 В (амплитуда),
  • гауссового сигнала: 3,16; 3; 1 В (эффективное значение),
  • равновероятного сигнала: ±3, ±1 В (амплитуда).
Потребляемая мощность100 В*А.
ЗаменяетГ2-12, Г2-45, Г2-47
Масса12 кг.
Габариты480х120х475 мм.

Содержание драг. металлов в Г2-57 (содержание в граммах на 1 шт.)

ЗолотоСереброПлатина
6.548002.9110014.55500

Генератор  Г2-59 предназначен для использования в качестве источника электрического шумового сигнала с равномерным спектром, гауссовым распределением мгновенных значений напряжения и регулируемым в широких пределах уровнем выхода.

Технические характеристики Г2-59

  • Диапазоны частот:  5 - 20*103 Гц;  5-100*103 Гц;  5-600*103 Гц; 5-6500*103Гц.
  • Неравномерность спектральной плотности шума:  ± 2 дБ.
  • Выходные напряжения:  3 В (до 600*103 Гц); 2 В (до 6500*103 Гц).
  • Величина ослабления выходного сигнала: 0-100 дБ.
  • Погрешность установки выходного напряжения: ±4%.
  • Напряжение питания: 220 В (± 10 %); 50 Гц/60 Гц.
  • Потребляемая мощность: 100 В*А.
  • Габаритные размеры: 480х160х507 мм.
  • Масса: 15 кг.

Содержание драг. металлов в Г2-59 (содержание в граммах на 1 шт.)

ЗолотоСеребро
11.0933412.2601

Генератор Г3-102 RС-типа с плавной установкой частоты в пределах каждого из четырех поддиапазонов. В генераторе обеспечивается выходной сигнал прецизионной формы. Гарантируется низкий уровень побочных составляющих, в том числе сигналов с чистотой питающей сети и ее гармоник.

Технические характеристики Г3-102

Диапазон частот20 Гц-200 кГц (4 поддиапазона)
Основная погрешность установки частоты±(3+30/f) %.
Нестабильность частоты
  • ±20*10-4f (за 15 минут;
  • ±200*10-4f (за 3 часа).
Выходное напряжение5 В (600 Ом).
Ослабление выходного напряжения
  • 0-60 дБ с дискретностью через 20 дБ (с делителем);
  • 22 дБ (плавно регулируемое).
Погрешность установки выходного напряжения
  • ±6 % (установка опорного уровня);
  • ±0,8 дБ (делитель).
Нестабильность выходного напряжения±1 % (за 15 минут);
±10 % (за 3 часа).
Коэффициент гармоник, %
  • 0,5 (20-200 Гц);
  • 0,3 (200 Гц-20 кГц);
  • 1 (20-200 кГц).
Параметры сигнала прямоугольной формы
  • амплитуда: 5 В (600 Ом);
  • скважность: 2;
  • длительность фронта и среза: 150 нс.
Потребляемая мощность20 В*А.
Питание220±22 В, 50 Гц или 115 В, 400 Гц.
Источник постоянного тока напряжением27±0,54 В.
Масса4,6 кг.
Габариты225х258х162 мм.

Содержание драг. металлов в Г3-102 (содержание в граммах на 1 шт.)

ЗолотоСереброПлатинаПалладий
0.288196.617280.138890.29767

Генератор Г3-107  RС-типа с плавной установкой частоты в пределах каждого из четырех поддиапазонов. Г3-107 применяется в измерительной технике, радиовещательной и телевизионной аппаратуре для проверки и исследования коэффициентов передачи различных активных и пассивных четырехполюсников, определения стабильности параметров радиотехнических устройств вс времени и при воздействии дестабилизирующих факторов. Выходное напряжение стабилизировано с высокой точностью во всем рабочем диапазоне частот.

Технические характеристики Г3-107

Диапазон частот20 Гц - 200 кГц
Основная погрешность установки частоты, %± (3+30/f)
Выходное напряжение (600 Ом)
  • "выход I" - 10
  • "выход II"-  5
Погрешность установки выходного напряжения
  • "выход I" без плавной регулировки ±0,4;
  • "выход I" с плавной регулировкой ±1,5;
  • "выход II" ±4;
  • аттенюатор, Дб ±0,5.
Нестабильность выходного напряженияза 15 мин. ±0,5;
за 30 мин. ±0,1.
Потребляемая мощность, ВА40
Габаритные размеры, мм495x135x355
Масса, кг13

Генератор Г3-109 предназначен для регулировки, испытания и ремонта различных радиотехнических устройств в телевидении, радиовещании, акустике, технике связи. Применяется генератор Г3-109 в лабораторных и цеховых условиях.

Симметричным и несимметричный выходы, рассчитанные на подключение ряда согласованных нагрузок, и повышенная выходная мощность обеспечивают универсальность генератора. Выходное напряжение стабилизировано.

Технические характеристики прибора Г3-109

  • Диапазон частот, Гц: 20-2*105.
  • Основная погрешность установки частоты, %: ±(1;2).
  • Выходное напряжение на нагрузке 50 Ом, В: 15.
  • Наработка на отказ, ч: 8000.
  • Питание: 115, 220 В; 50, 400 Гц.
  • Потребляемая мощность, В*А: 130.
  • Рекомендуемая замена: Г3-123, Г3-131
  • Масса: 25 кг.
  • Габариты: 488х173х488 мм.
  • Заменяет: Г3-34

Содержание драг. металлов в Г3-109 (содержание в граммах на 1 шт.)

ЗолотоСереброПлатинаПалладий
0.659796.553790.028700.59871

Генератор Г3-110  используется для проверки радиоэлектронных устройств и их настройки.

Технические характеристики прибора Г3-110

Диапазон частот0,01 Гц-2 МГц (дискретно через 0,01 Гц)
Основная погрешность установки частоты±3*10-7 f Гц
Нестабильность частоты в дискретных точках, Гц
  • ±5*10-9 f (за 15 мин);
  • ±1*10-8 f (за 3 ч);
  • ±3*10-8 f (за 16 ч).
Номинальное выходное напряжение1 В (50 Ом)
Ослабление напряжения0-85 дБ (с дискретностью через 1 дБ)
Нестабильность выходного напряжения за 3 ч±0,3% (100 Гц-2 МГц)
Коэффициент гармоник0,5% (10 Гц-2 МГц)
Уровень побочных спектральных составляющих66 дБ
Питание220 В, 50 и 400 Гц
Потребляемая мощность, В · А
  • генератора 80;
  • программатора 50.
Габариты, мм; масса, кг
  • генератора 488X135X480; 16;
  •  программатора 488X95X480; 12

Содержание драг. металлов в Г3-110 (содержание в граммах на 1 шт.)

ЗолотоСереброПлатинаПалладий
4.138420.50880.58167.3532

Генератор Г3-111 предназначен для настройки и испытания различной радиоаппаратуры звукового, ультразвукового и Св. диапазонов.

Технические характеристики генератора Г3-111:

  • диапазон частот: 20Гц-2МГц;
  • основная погрешность установки частоты: +(3+50/f)%;
  • выходное напряжение: 5В (600 Ом);
  • ослабление выходного напряжения: 0-60дБ с дискретностью через 20дБ(с делителем); 22дБ(плавно регулируемое);
  • коэффициент гармоник, %: 0,5(20-200Гц, 20-200кГц); 0,3(200Гц-20кГц);1(200кГц-1МГц); 2(1-2МГц).
  • потребляемая мощность: 20В*А;
  • питание: 220+22В, 50Гц.
  • масса: Г3-111 5кг.
  • габаритные размеры: 189х180х335мм.

Содержание драг. металлов в Г3-111 (содержание в граммах на 1 шт.)

ЗолотоСереброПлатинаПалладий
0.080212.196370.016690.18195

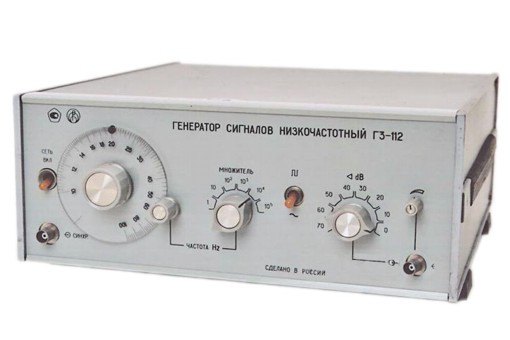

Генератор Г3-112 предназначен для регулировки, проверки и испытаний различных радиоэлектронных устройств.

Технические характеристики генератора Г3-112

  • Частотный диапазон генератора от 10 Гц до 10 МГц.
  • Результативная система стабилизации уровня напряжения на выходе.
  • Выходное сопротивление 50 Ом.
  • Интервал рабочих температур: от -10 °C до.+40 °C.
  • Питание от сети 50 Гц : 220 В ± 10% или 400 Гц 50 В.
  • Потребляемая мощность 60 Вт
  • Габаритные размеры генератора: 312Х133Х328 мм.
  • Масса прибора 8 кг.

Содержание драг. металлов в Г3-112 (содержание в граммах на 1 шт.)

ЗолотоСереброПлатинаПалладий
0.661867.076240.141881.78735

Генератор Г3-117 используется для работы в автоматизированных системах с записью результатов на одно- и двухкоординатном самописце. Прибор имеет устройство компрессии и встроенный частотомер.

Технические характеристики генератора Г3-117

Диапазон частот
  • 20 Гц-2 кГц, 20 Гц-20 кГц, 20Гц-200 кГц (линейная шкала);
  • 20 Гц-2 кГц; 20 Гц-20 кГц, 200 Гц-200 кГц (логарифмическая шкала).
Пределы допускаемой основной погрешности установки частоты, Гц
  • минимальной ±(2*10-5fн+0.01) в диапазоне 20 Гц-2 кГц;
  • максимальной ±(2*10-5fв+10) в диапазоне 20 Гц-200 кГц.
Уровень выходного сигнала1,5 Вт (50 Ом) (выход I)
Выходное напряжение (выход II, III)
  • 5 В (50 и 600 Ом на выходах II и III соответственно);
  • 10 В (при высокоомных нагрузках).
Автоматическая регулировка уровня (компрессия)70 дБ.
Питание
  • 220±22 В, 50±0,5 Гц;
  • 220±11 В, 400+28-12Гц.
Потребляемая мощность120 В · А
Габаритные размеры480X240X360 мм.
Масса Г3-117 22 кг.

Содержание драг. металлов в Г3-117 (содержание в граммах на 1 шт.)

ЗолотоСереброПлатинаПалладий
3.3686113.941320.206148.31149

Генератор  Г3-118 предназначен для регулировки, проверки и испытаний различных радиоэлектронных устройств.

Технические характеристики генератора Г3-118

  • Частотный диапазон генератора Г3-118 от 10 Гц до 200 кГц.
  • Результативная система стабилизации уровня напряжения на выходе.
  • Высокая точность установки частоты (от 1%).
  • Низкий коэффициент гармоник (от 0,0015%).
  • Наличие режекторного фильтра (приставка, (по отдельному заказу).
  • Два выхода (50 Ом/600 Ом).
  • Интервал рабочих температур: +5...+40 °C.
  • Питание от сети 50 Гц : 220 В ± 10% или 400 Гц 50 В.
  • Потребляемая мощность 35 Вт
  • Габаритные размеры генератора: 312х133х322 мм.
  • Масса прибора 7,5 кг.

Содержание драг. металлов в Г3-118 (содержание в граммах на 1 шт.)

ЗолотоСереброПалладий
0.511479.359220.98824

Генератор Г3-120 - малогабаритный портативный RC-генератор с плавной установкой частоты в пределах каждого из пяти поддиапазонов для жестких условий эксплуатации.

Особенности генератора Г3-120:

  • возможность использования прибора в качестве селективного усилителя;
  • встроенный индикатор уровня выходного сигнала;
  • генератор RC-типа с плавной установкой частоты в пределах каждого из пяти поддиапазонов;
  • возможность синхронизации внешним сигналом произвольной формы;
  • малая нестабильность выходного уровня синусоидального сигнала;
  • малый коэффициент гармоник;
  • высокая надёжность;
  • интервал рабочих температур: -30...+50 °C;
  • питание от сети 50 Гц : 220 В ±10% и от сети 400Гц :115 В ±10%;
  • питание от источника постоянного тока 27±1,35 В через преобразователь;
  • потребляемая мощность:50 Вт;
  • габаритные размеры генератора: 232 X 134 X 323 мм;
  • масса прибора 5 кг.

Содержание драг. металлов в Г3-120 (содержание в граммах на 1 шт.)

ЗолотоСереброПлатинаПалладий
0.550616.529290.234520,20156

Генератор  Г3-122 предназначен для исследования, настройки и испытаний систем и приборов в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении.

Технические характеристики генератора Г3-122

диапазон частот0,001 - 2*106 Гц (с дискретностью 0,001 Гц)
пределы допускаемой основной погрешности установки
  • частоты: ±5*10-7 f;
  • уровня выходного напряжения: 4 - 15 %.
пределы регулировки выходного напряжения(Rн=50 Ом)  2*10-6 - 2,5 В.
нестабильность опорного уровня выходного напряжения0,3 % (за 3 ч).
коэффициент гармоник выходного сигнала(10 Гц - 2 МГц)  0,5%.
уровень побочных составляющих66 дБ.
питание22О±22 В, 50±0,5 Гц или 220±11В, 400±+28-12 Гц.
потребляемая мощность150 В*А.

Содержание драг. металлов в Г3-122 (содержание в граммах на 1 шт.)

ЗолотоСереброПалладий
6.6603721.295522.31779

Генератор Г3-123 предназначен для исследования, настройки и испытаний систем и приборов в радиоэлектронике, связи, вычислительной и измерительной технике.

Особенности генератора Г3-123

  • Повышенная выходная мощность.
  • Внешняя синхронизация частоты.
  • Режим дистанционного управления по частоте.
  • Диапазон частот 1 Гц - 300 кГц
  • Питание от сети 50 Гц : 220 В ±10% и от сети 400Гц :115 В ±10%
  • Потребляемая мощность:140 В*А
  • Габаритные размеры генератора: 488х133х485 мм.
  • Масса прибора 15,5 кг.

Содержание драг. металлов в Г3-123 (содержание в граммах на 1 шт.)

ЗолотоСереброПлатина
1.760211.116170.10400

Генератор Г4-76 используют как в источник сигнала в процессе испытания и настройки разнообразной радиотехнической аппаратуры, во время работы с измерителем ослаблений в условиях лаборатории и цеха, а также в мастерских по ремонту радиотехники.

Технические характеристики генератора Г4-76

Диапазон частот400-1200 МГц
Погрешность установки частоты1%
Нестабильность частоты0,01 %
 Выходная мощность, Вт
  • калиброванная 10-3 - 10-15;
  • некалиброванная > 0,5
Погрешность установки опорного уровня мощности±1 дБ (75 Ом) и ±1.5 дБ (50 Ом)
Погрешность установки ослабления аттенюатора
  • не более ± 1 дБ (40-130 дБ);
  • ±[1 + 0.02 (А-130)] дБ (при ослаблениях аттенюатора А >130 дБ).
Нестабильность опорного уровня выходной мощности за 15 мин работы после 1 ч прогрева±0,05 дБ
 Коэффициент АМ до30%
Режим внутренней ИМ
  • частота повторения 1000±100 Гц;
  • длительность импульсов: 0,3, 1, 3, 10, 20, 100 мкс;
  • длительность фронта, среза ≤ 0,15 мкc.
Режим внешней модуляции прямоугольными импульсами
  • частота повторения 10 Гц - 20 кГц;
  • амплитуда 10-20 В;
  • длительность 0,5-500 мкc.
Питание
  • 220±22 В, 50±0,5 Гц;
  • 115±5,75 В, 400 Гц.
Потребляемая мощность110 В · А.
Габариты 500X220X400 мм.
Масса Г4-76 23 кг.

Генератор Г4-78 предназначены для регулировки и проверки радиоэлектронной аппаратуры сантиметрового диапазона.

Технические характеристики генератора Г4-78

  • Диапазон частот, ГГц: 1,16-1,78.
  • Пределы допускаемой основной погрешности установки частоты: ±0,5 %.
  • Нестабильность частоты за 15 минут работы: 1*10-4f.
  • Уровень выходного сигнала, Вт: 10-4-10-15(калиброванный выход); 3*10-3-3*10-8 (некалиброванный выход).
  • Пределы допускаемой основной погрешности установки опорного уровня выходной мощности: ±10-4 Вт: не более 0,8 дБ.
  • Нестабильность выходной мощности за 15 минут работы: 0,1 дБ.
  • Параметры внешней ИМ: частота повторения: 0,01-20кГц; амплитуда: 15-30 В; длительность: 0,5-200 мкс; длительность фронта и среза: 0,25 и 0,5 мкс соответственно.
  • Потребляемая мощность: 125 В*А.
  • Заменяет: Г4-17, Г4-59, Г4-60.
  • Масса: 20 кг.
  • Габариты: 480х120х475 мм.

Содержание драг. металлов в Г4-78 (содержание в граммах на 1 шт.)

ЗолотоСереброПлатинаПалладий
1.5949.70.050.03

Генератор Г4-79 предназначен для регулировки и проверки радиоэлектронной аппаратуры, в помещениях, в пределах рабочих температур от минус 10°C до плюс 40°C и относительной влажности до 95%, при температуре плюс 30°C.

Технические характеристики генератора Г4-79

Диапазон частот, ГГц1,78-2,56
Погрешность установки частоты±0,5%
Нестабильность частотыЗа 15 мин работы 1*10-4 f
Выходная мощность калиброванная, Вт10-4 - 10-15
Выходная мощность некалиброванная, Вт3*10-3 - 3*10-8
Погрешность установки опорного уровня выходной мощности10-4 Вт: < 0,8 дБ
Нестабильность выходной мощностиЗа 15 мин работы 0,1 дБ
Режим внешней ИМ
  • частота повторения: 0,01-20 кГц;
  • амплитуда: 15-30 В;
  • длительность: 0,2-200 мкс;
  • длительность фронта: 0,25 мкс;
  • длительность среза: 0,5 мкс.
Потребляемая мощность100 В*А.
Габаритные размеры480X120X477 мм.
Масса20 кг.

Генератор Г4-80 предназначен для регулировки и проверки радиоэлектронной аппаратуры.

Технические характеристики генератора Г4-80

Диапазон частот, ГГц2,56-4
Погрешность установки частоты±0,5%
Нестабильность частоты За 15 мин работы1*10-4 f
Выходная мощность калиброванная, Вт10-4 - 10-15
Выходная мощность некалиброванная, Вт3*10-3 - 3*10-8
Погрешность установки опорного уровня выходной мощности 10-4 Вт< 0,8 дБ.
Нестабильность выходной мощности За 15 мин работы 0,1 дБ.
Режим внешней ИМ
  • частота повторения: 0,01-20 кГц;
  • амплитуда: 20-30 В;
  • длительность: 0,3-200 мкс;
  • длительность фронта: 0,25 мкс;
  • длительность среза: 0,5 мкс.
Потребляемая мощность150 В*А.
Габаритные размеры480X120X477 мм.
Масса 20 кг.

Генератор Г4-81 выполняет функцию СВЧ сигнала, калиброванного по частоте, уровню выходной мощности и по параметрам импульсной модуляции.

Технические характеристики генератора Г4-81

Диапазон частот, ГГц4-5,6
Погрешность установки частоты±0,5%
Нестабильность частоты за 15 мин работы1*10-4 f
Выходная мощность калиброванная, Вт10-3 - 10-15
Выходная мощность некалиброванная, Вт3*10-3 - 3*10-8
Погрешность установки опорного уровня выходной мощности 10-4 Вт< 0,8 дБ
Нестабильность выходной мощности за 15 мин работы0,1 дБ
Режим внешней ИМ
  • частота повторения: 0,01-20 кГц;
  • амплитуда: 20-40 В;
  • длительность: 0,3-200 мкс;
  • длительность фронта: 0,25 мкс;
  • длительность среза: 0,5 мкс.
Потребляемая мощность125 В*А.
Габаритные размеры480X120X477 мм.
Масса20 кг.

Генераторы сигналов высокочастотные Г4-82 и Г4-83 предназначены для регулировки и проверки радиоэлектронной аппаратуры. Приборы выполняют функцию СВЧ сигнала, калиброванного по частоте, уровню выходной мощности и по параметрам импульсной модуляции. Генераторы сигналов высокочастотные Г4-82 и Г4-83 могут использоваться для проверки чувствительности приемных устройств, измерения параметров четырехполюсников, измерения динамического диапазона селективности приемных и анализирующих устройств, проверки полос пропускания трактов и приборов, проверки и отработки аттенюаторов, фильтров и других элементов тракта.

Технические характеристики Г4-82

  • Диапазон частот, ГГц: 5, 6-7, 5.
  • Пределы допускаемой основной погрешности установки частоты: ±0, 5 %.
  • Нестабильность частоты за 15 минут работы: 1*10-4f.
  • Уровень выходного сигнала, Вт:
  • 10-3-10-5 (калиброванный выход), 3*10-3-3*10-8 (некалиброванный выход).
  • Пределы допускаемой основной погрешности установки опорного уровня выходной мощности: ±10-4 Вт: не более 0, 8 дБ.
  • Нестабильность выходной мощности за 15 минут работы: 0, 1 дБ.
  • Параметры внешней ИМ: частота повторения: 0, 01-20кГц, амплитуда: 20-40 В, длительность: 0, 3-200 мкс, длительность фронта и среза: 0, 25 и 0, 5 мкс соответственно.
  • Потребляемая мощность: 150 В*А.
  • Г4-29, Г4-59, Г4-60
  • Рекомендуемая замена: Г4-194, Г4-196
  • Масса: 20 кг.
  • Габариты: 480х120х475 мм.

Технические характеристики Г4-83

  • Диапазон частот, ГГц: 7,5-10,5.
  • Погрешность установки частоты: ±0,5%.
  • Нестабильность частоты за 15 мин работы: 5*10-5.
  • Выходная мощность калиброванная, Вт: 10-4 - 10-15.
  • Выходная мощность некалиброванная, Вт: 3*10-3 - 3*10-8.
  • Погрешность установки опорного уровня выходной мощности: 1,2 дБ.
  • Нестабильность выходной мощности за 15 мин работы: 0,1 дБ.
  • Потребляемая мощность: 125 В*А.
  • Габаритные размеры: 480X120X477 мм.
  • Масса: 20 кг.

Генератор Г4-102 - источник сигналов радиовещательного диапазона с малой взаимозависимостью регулировки основных параметров выходного сигнала: частоты и выходного напряжения, уровня сигнала и глубины модуляции.

Технические характеристики генератора Г4-102

Диапазон частот, МГц0-1-50 (8 под- диапазонов)
Погрешность установки частоты, %1; 1,5
Нестабильность частоты, Гц2*10-4f + 10
Выходное напряжение, В
  • 1*10-7 - 0,5 (калиброванное);
  • > 1 (некалиброванное).
Погрешность установки опорного уровня напряжения, дБ±1
Частота модуляции, кГц
  • 1±10% (внутренняя AM);
  • 0,05-15 (внешняя AM).
Коэффициент AM, %0-90
Питание
  • 220±22 В, 50±0,5 Гц;
  • 115±5,75 В, 400±12 Гц.
Потребляемая мощность15 В*А.
Габаритные размеры385Х190Х240 мм.
Масса8 кг.

         Содержание драг. металлов в Г4-102 (содержание в граммах на 1 шт.)



ЗолотоСереброПлатинаПалладий
0.1910.980.001050.02375

Генератор Г4-107 - источник сигналов, калиброванных по частоте, величине сигнала и коэффициенту модуляции. Прибор предназначен для поверки и настройки радиоприемной и радиопередающей аппаратуры в заводских и лабораторных условиях. Возможно использование генератора в режимах совмещенных видов модуляции.

Технические характеристики Г4-107

Диапазон частот12,5-400 МГц (5 поддиапазонов)
Погрешность установки частоты±1%
Нестабильность частотыза 15 мин работы 2,5*10-4f
Выходное напряжение (калиброванное)
  • в режиме НГ 1 В - 1 мкВ (50, 75 Ом) 0,1 мкВ (с аттенюатором);
  • в режимах AM, ИМ 0,5 от уровня выходного напряжения в режиме НГ.
Погрешность установки опорного уровня напряжения±1 дБ.
Погрешности аттенюатора
  • ±1 дБ (до 200 МГц);
  • ±1,5 дБ (свыше 200 МГц).
КСВН выхода1,5
Диапазон частот в режиме внутренней АМ1000 Гц ±5%
Диапазон частот в режиме внешней АМ50 Гц - 200 кГц
Диапазон частот в режиме внутренней ИМ50 Гц - 10 кГц
Диапазон частот в режиме ЧМ10 кГц
Максимальная девиация частоты в режиме ЧМ400 кГц
Коэффициент АМ0 - 90%
Погрешность установки коэффициента АМ
  • ±5% (10% < М < 50%);
  • ±10% (50% < М < 80%).
Питание
  • 220±22 В, 50±0,5 Гц;
  • 115±5,75 В, 400+28-12 Гц.
Потребляемая мощность25 В · А.
Габаритные размеры190X360X250 мм.
Масса 10 кг.

Содержание драг. металлов в Г4-102 (содержание в граммах на 1 шт.)

ЗолотоСереброПлатина
0.7300012.50.001

Генератор Г4-111 - источник СВЧ-колебаний с некалиброванным по мощности выходом. Генератор Г4-111 обеспечивают калибровку измерителей мощности, измерение потерь, ослаблений, КСВН, импедансов и др.

Технические характеристики Г4-111

  • Частота, Гц: (12,16..16,61)•109.
  • Погрешность не более: 0,1%.
  • Измеряемая выходная мощность, Вт: 10-14 - 10-3.
  • Габариты, мм: 530x330x318.
  • Масса, кг: 31.

Генератор Г4-116 предназначен для настройки, регулировки и испытаний различных радиоприемных и телевизионных устройств и их узлов, работающих в режиме непрерывной генерации, амплитудной модуляции, частотной модуляции и модуляции видеосигналом.

Технические характеристики Г4-116

Диапазон частот

4 - 300 МГц (6 поддиапазонов)

Погрешность установки частоты

1%

Нестабильность частоты

За 15 мин работы 1*10-4f

Выходное напряжение

0,1 мкВ - 0,5 В (-6...-126 ДБ относительно уровня 1 В)

Погрешность установки опорного уровня выходного напряжения

(1 В) ±1 дБ

Нестабильность выходного напряжения

За 15 мин работы 0,1 дБ

Сопротивление нагрузки

50 0м

 Интервал рабочих температур

+5°С ... +40°С

 Питание от сети 50 Гц

  220 В

Питание от сети 400 Гц

115 В

Габаритные размеры

365х190х355 мм

 Масса

13,5 кг

Содержание драг. металлов в Г4-116 (содержание в граммах на 1 шт.)

ЗолотоСереброПлатина

1.4


24.51.3

Генератор Г4-128 состоит из генератора Г4-129 и широкополосного усилителя ВЧ мощности. Комплект является источником ВЧ сигналов с повышенным уровнем выходной мощности, калиброванных по частоте, параметрам импульсной и частотной модуляции.

Технические характеристики Г4-128

  • Диапазон частот: 310...1200 МГц.
  • Дискретность установки частоты: 100 Гц.
  • Максимальный уровень выходной мощности: 0,5 Вт.
  • Пределы регулировки выходной мощности: 0...30 дБ.
  • Погрешность ослабления аттенюатора: ±1 дб.
  • Сопротивление нагрузки: 50 или 75 Ом.
  •  Питание: 220В±10%; 50 Гц, 400 Гц.
  • Потребляемая мощность: 125 В · А.
  • Габаритные размеры, мм: основной блок 335х180х375; усилитель мощности 175х180х375.
  •  Масса, кг: основной блок 14,5; усилитель мощности 7.

Генератор  Г4-129 предназначен для настройки, регулировки и испытаний различных радиотехнических устройств дициметрового диапазона.

Технические характеристики Г4-129

  • Диапазон частот: 310 - 1200 МГц.
  • Нестабильность частоты за 15 мин после 30 мин прогрева: 2, 5*10-4 f.
  • КСВН: 1, 5 (50 Ом); 1, 8 (75 Ом).
  • Выходная мощность: 10-2 - 10-15 Вт.
  • Пределы допускаемой основной погрешности: установки частоты: ±0, 05 %; установки опорного уровня: ±1 дБ; ослабления аттенюатора: ± 1 дБ.
  • Нестабильность уровня выходной мощности за 15 мин после 1ч прогрева не более 0, 05 дБ.
  • Параметры ЧМ: диапазон модулирующих частот: 50 Гц-60 кГц; девиация частоты: 30-500 кГц.
  • Параметры AM: диапазон модулирующих частот: 50 Гц-20 кГц; глубина модуляции до 30 %.
  • Параметры ИМ: длительность модулирующего импульса: 0, 5-500 мкс; частота повторения: 10 Гц-20 кГц.
  • Потребляемая мощность: 110 В*А.
  • Питание: 220±22 В, 50±0, 5 Гц или 220±11 В, 400+28-12 ГГц.
  • Масса: 16 кг.
  • Габариты: 356х220х370 мм.

Генератор Г4-151 с амплитудной, частотной и импульсной модуляцией предназначен для настройки, регулировки и испытаний радиотехнических устройств и средств связи радиовещательного и метрового диапазона частот.

Основные особенности Г4-151

  • Выдаёт высокочастотные сигналы с амплитудной, частотной и импульсной модуляцией.
  • Интервал рабочих температур: -10...+50 °C.
  • Питание от сети 50 Гц : 220 В ±10% и от сети 400Гц :115 В ±5%.
  • Потребляемая мощность Г4-151 : 80 В*А.
  • Габаритные размеры прибора:480х160х475 мм.
  • Масса прибора не более 12 кг.

Содержание драг. металлов в Г4-116 (содержание в граммах на 1 шт.)

ЗолотоСереброПлатинаПалладий
2.818.00.1 0.1

Генератор Г4-153 с повышенным уровнем выходной мощности предназначен для настройки, регулировки и испытаний радиотехнических устройств видеодиапазона частот. Генератор применяется в различных областях радиотехники как источник сигнала повышенной мощности.

Технические характеристики Г4-153

Диапазон частот10 Гц-10 МГц
Пределы допустимой основной погрешности установки частоты ±0,01%
Нестабильность частоты за 15 мин ±1*10-5 f
Выходное напряжение100 мкВ-10 В
Паразитная AM0,3%
Гармонические составляющие 30 дБ
Потребляемая мощность100 В*А
Заменяет Г4-117
Габариты, мм340х135х405
Масса, кг10,5

Содержание драг. металлов в Г4-153 (содержание в граммах на 1 шт.)

ЗолотоСереброПалладий
3.6 1.91.8

Генератор Г4-154 предназначен для настройки, регулировки и испытаний различных радиотехнических устройств радиовещательного диапазона.

Технические характеристики Г4-154

  • Диапазон частот: 0,1-50 МГц.
  • Пределы допустимой основной погрешности установки частоты: ±0,01%.
  • Нестабильность частоты за 15 мин: ±1*10-5 f.
  • Выходное напряжение: 100 мкВ-10 В.
  • Паразитная AM: 1%.
  • Гармонические составляющие: -25 дБ.
  • Параметры AM:
  • диапазон модулирующих частот: 50 Гц-10 кГц;
  • коэффициент модуляции: 0-99 %.
  • Потребляемая мощность: 100 В*А.
  • Заменяет: Г4-118
  • Масса: 10,5 кг.
  • Габариты: 340х135х405 мм.

Содержание драг. металлов в Г4-154 (содержание в граммах на 1 шт.)

ЗолотоСереброПалладий
1.321000.669002.06100

Генератор Г4-158 предназначен для проверки и настройки радиоприёмной аппаратуры, средств связи, для регулировки, проверки и исследования параметров в лабораторных, цеховых условиях, в ремонтных и поверочных органах. Может работать в составе автоматизированных рабочих мест.

Основные особенности Г4-158

  • Возможность дистанционного управления параметрами и режимами.
  • Высокая стабильность (10-6) и точность (0,001 %) установки частоты.
  • Высокое качество параметров AM.
  • Интервал рабочих температур: -10...+50 °C.
  • Питание от сети 50 Гц : 220 В ±10% и от сети 400Гц :115 В ±10%.
  • Потребляемая мощность:60 Вт.
  • Габаритные размеры прибора:340х175х415 мм.
  • Масса прибора 10,5 кг.

Генератор Г4-164 предназначен дня настройки, испытаний и проверки радиовещательной и связной радиоаппаратуры в условиях лабораторий, цехов, ремонтных и поверочных органов.

Технические характеристики Г4-164

Диапазон частот0,1 - 639,999 МГц
Погрешность установки частоты±5*10-7 fн
Температурная нестабильность установки частоты0,5*10-7 fн
Погрешность установки выходного уровня1 дБ
Девиация частоты
  • 1*10-8 fн +5 Гц (0,3-3,4 кГц);
  • 3*10-8 fн + 10
Выходное напряжение(50 Ом) 0,03*10-6 - 2 В
Спектральная плотность мощности фазовых шумовна расстоянии 20 кГц от несущей до 100 МГц

Генератор Г4-176 предназначен для проверки и настройки связной и телеви- зионной приемопередающей аппаратуры, работающей в режи- мах НК, AM, ЧМ, TV.

Технические характеристики Г4-176

  • Диапазон частот: 0,1-1020 МГц.
  • Пределы допускаемой погрешности установки частоты: ±1,5*10-7f.
  • Нестабильность частоты: 0,5*10-7.
  • Выходное напряжение: 0,032-2 В (50; 75 Ом).
  • Спектральная плотность фазовых шумов при отстройке: 20 кГц - (113-135) дБ/Гц.
  • Пределы установки коэффициента ТК-модуляции: 10-90 %.
  • Погрешность установки коэффициента ТV-модуляции: 5 % (25-250 МГц); ±10 % (470-960 МГц).
  • Коэффициент гармоник огибающей TV-сигнала: 5 %.
  • Потребляемая мощность: 100 В*А.
  • Заменяет: Г4-116, Г4-130, Г4-152.
  • Аналог: HP 8647A
  • Масса: 24 кг.
  • Габариты: 480х160х475 мм.

Генератор Г5-48 предназначен для исследования, настройки и проверки импульсных радиотехнических устройств, испытания в импульсном режиме полупроводниковых приборов и интегральных микросхем.

Технические характеристики Г5-48

  • Длительность импульсов: 6 нс – 25 мкс.
  • Частота (период) повторения: 1 кГц – 20 МГц.
  • Максимальная амплитуда импульса: 10 В.
  • Масса: 15 кг.

Генератор Г5-54 предназначен для работы при исследовании, наладке и настройке радиотехнических устройств в различных отраслях народного хозяйства и научных исследований.

Технические характеристики Г5-54

  • Частота (период) повторения: 0,01 Гц-100 кГц.
  • Погрешность установки частоты: 0,1F.
  • Максимальная амплитуда импульса: 50 В (500 Ом).
  • Погрешность установки амплитуды: 0.1U+Kx1 В.
  • Длительность импульсов: 0,1-1000 мкс.
  • Неравномерность вершины импульса и исходного уровня в паузе между импульсами: менее 5 %.
  • Временной сдвиг основного импульса относительно синхроимпульса: 0-1000 мкс.
  • Потребляемая мощность: 50 В*А.
  • Рекомендуемая замена: РГ5-01
  • Масса:6 кг.
  • Габариты:370х227х185 мм.

Содержание драг. металлов в Г5-54 (содержание в граммах на 1 шт.)

ЗолотоСеребро
 0.92 8.5

Генератор Г5-56 предназначен для регулировки и испытаний импульсной и другой радиоэлектронной аппаратуры.

Технические характеристики Г5-56

Период повторения:
  • в режиме одинарных импульсов 100 нс - 1 с;
  • в режиме парных импульсов 1 мкс - 1 с.
Погрешность установки периода повторения0,1 Т
Максимальная амплитуда10 В (50 Ом)
Погрешность установки амплитуды0,1 U
Длительность импульсов 10 нс1 с
Питание220 В, 50 и 400 Гц
Потребляемая мощность, В · А220
Габариты  Г5-56, мм488X170X480
Масса, кг20

 Содержание драг. металлов в Г5-56 (содержание в граммах на 1 шт.)

ЗолотоСереброПлатинаПалладий
3.5530848.913430.498762.65632

Генератор Г5-59 широкополосный источник простых видов выходных последовательностей импульсов. Применяется при исследовании и проверке быстродействующих радиоэлектронных устройств, систем связи с импульсно-кодовой модуляцией, интегральных схем, полупроводниковых приборов.

Технические характеристики Г5-59

  • Частота повторения - 1кГц-500МГц;
  • Масса - 9кг;

Генератор Г5-60 является лабораторным прибором и представляет собой источник импульсных сигналов с прецизионными периодом повторения импульсов, длительностью и временным сдвигом, а также с точной установкой амплитуды импульсов. Генератор предназначен для регулировки и испытания импульсной и другой радиоэлектронной аппаратуры и применяется в радиолокации, измерительной технике, электронной технике, связи, вычислительной технике.

Технические характеристики Г5-60
-период повторения:

  • в режиме одинарных импульсов 100 нс - 10 с;
  • в режиме парных импульсов 1 мкс - 10 с.

-амплитуда основных импульсов (50 Ом) 0,001 - 10 В.
-длительность импульсов:

  • в режиме I  50 нс - 1 с;
  • в режиме II  0,1 - 9999990 мкс (при внутреннем запуске), 0,1 - 999999 (при внешнем запуске);
  • фронта не более 10 нс;
  • среза не более 10 нс.

-временной сдвиг (задержка) основного импульса относительно синхроимпульса, мкс:

  • при внутреннем запуске 0-9999990;
  • при внешнем запуске 0-999999.

-пределы основной погрешности установки:

  • амплитуды ±(0,03U+2 мВ);
  • длительности: в режиме I ±(0,1t+3 нс),в режиме II ±(10-6t+10 нс);
  • периода повторения ±10-6Т.

-потребляемая мощность 250 В*А.
-питание 220±22 В, 50±0,5 Гц или 220±11 В, 400+28 -12 Гц.
Масса Г5-60 20кг.
Габаритные размеры 486х170х480мм.

 Содержание драг. металлов в Г5-60 (содержание в граммах на 1 шт.)

ЗолотоСереброПалладий
1.824.60.5

Генератор Г5-63 предназначен для исследования и обслуживания радиотехнических устройств.

Технические характеристики Г5-63

Длительность импульсов, мкс0,1-1000
Длительность фронта, нс50
Частота повторения, Гц50-105
Амплитуда импульсов, В
100
Период повторения импульсов, мкс
  • одинарных 10-2*105;
  • парных 50-2*105.
Временной сдвиг между импульсами пары, мкс 3-2000
Наработка на отказ, ч8000
Питание
115, 220 В; 50, 400 Гц.
Потребляемая мощность, В*А 80
Масса прибора7,6 кг
Масса УПА0,12 кг.
Габариты прибора380х187х258 мм.
Габариты УПА35х41х120 мм.

Содержание драг. металлов в Г5-63 (содержание в граммах на 1 шт.)

ЗолотоСереброПалладий
0.50914.984.631

Генератор Г5-67 - широкополосный источник простых видов выходных последовательностей импульсов. Применяется при исследовании и проверке быстродействующих радиоэлектронных устройств, систем связи с импульсно-кодовой модуляцией, интегральных схем, полупроводниковых приборов.

Технические характеристики Г5-67

Частота повторения
  • режим одинарных импульсов 1 кГц - 50 МГц;
  • режим парных импульсов 1 кГц - 20 МГц.
Погрешность установки частоты повторения0,1 F
Амплитуда импульсов на нагрузке 50 Ом 50 мВ5 В.
Погрешность установки амплитуды0,1 U + 0,1 В
Длительность импульсов 10 нс300 мкс.
Погрешность установки длительности0,1т + 3 нс.
Длительность фронта, среза 5 нс300 мкс.
Нелинейность фронта, среза не более10%.
Выброс на вершине и в паузе после импульса не более10%.
Неравномерность вершины и исходного уровня в паузе между импульсами не более10%.
Временной сдвиг (задержка) основного импульса относительно синхроимпульса 10 нс300 мкс.
Временной сдвиг (опережение) основного импульса относительно синхроимпульса 300 нс300 мкс.
Погрешность установки временного сдвига0,1 D + 4 нс.
Временной сдвиг второго импульса пары относительно первого 20 нс300 мкс.
Питание220 В, 50 Гц; 115 В, 400 Гц.
Потребляемая мощность80 В · А.
Габариты480X120X475 мм.
Масса  Г5-67  15 кг/

Содержание драг. металлов в Г5-67 (содержание в граммах на 1 шт.)

ЗолотоСереброПлатина
1.7664335.260.945

Генератор Г5-72 предназначен для исследования и проверки быстродействующих радиоэлектронных устройств, интегральных схем, систем связи, измерительной и вычислительной техники.

Основные особенности Г5-72

  • Длительность импульсов генератора от 5 до 500 нс,
  • Амплитуда до 10 В,
  • Интервал рабочих температур: +5...+40 °C.
  • Питание от сети 50 Гц : 220 В ± 10% или 400 Гц 50 В.
  • Потребляемая мощность 140 Вт
  • Габаритные размеры генератора: 335X200X354 мм.
  • Масса прибора 7,5 кг.

 Содержание драг. металлов в Г5-72 (содержание в граммах на 1 шт.)

ЗолотоСереброПлатина
1.94526

10.41234



0.51626


Генератор Г5-75 представляет собой источник импульсов прецизионной амплитуды и предназначен для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении.

Технические характеристики Г5-75

Период повторения0,1 мкс - 9,99 с.
Амплитуда импульсов (на нагрузке 50 Ом)0,01-9,999 В.
Длительность
  • импульсов: 50 нс - 1 с;
  • фронта, среза: не более 10 нс.
Временной сдвиг основного импульса относительно синхроимпульса0-9,97 с.
Пределы основной погрешности установки %
  • амплитуды: ±1;
  • временных параметров: ±0,1.
Выбросы на вершине и в паузе после импульса не более1%.
Неравномерность вершины после времени установления, не превышающего 40 нс, не более0,3%.
Потребляемая мощность60 В*А.
Питание220±22 В, 50±0,5 Гц или 220±11 В, 40+28 -12 Гц.
ЗаменяетВ1-5, Г5-2, Г5-7А, Г5-6, Г5-30А, Г5-38, Г5-53, Г5-60.
Масса8 кг.
Габариты310х172х324 мм.

 Содержание драг. металлов в Г5-75 (содержание в граммах на 1 шт.)

ЗолотоСереброПлатина
4.811.50.1

Генератор  Г5-79 предназначен для формирования серий прямоугольных импульсов и линейно-ступенчатых серий различной формы (пилообразной, треугольной, трапециидальной). Генератор Г5-79 применяется для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике.

Технические характеристики прибора Г5-79

  • Питание: 220±22 В, 50±0,5 Гц или 220±11 В, 400+28 -12 Гц.
  • Потребляемая мощность: 120 В*А.
  • Заменяет: Г5-50
  • Масса: 8 кг.
  • Габариты: 324х173х310 мм.

Генератор Г5-82 предназначен для работ при исследовании, отладке, настройке и контроле радиотехнических и вычислительных устройств, а также импульсных систем автоматического регулирования и управления.

Технические характеристики прибора Г5-82

Период повторения одинарных импульсов1 - 9,9*107мкс.
Период повторения парных импульсов2 - 9,9*107мкс.
Длительность импульсов0,1 - 5*106 мкс.
Временной сдвиг основного импульса относительно синхроимпульса0,1 - 5*106 мкс.
Амплитуда импульсов0,006 - 60 В.
Погрешность установки периода повторения импульсов± 0,003 Т.
Погрешность установки длительности импульсов(0,03T + 0,04) мкс.
Погрешность установки амплитуды(0,1 U + 0,1) В.
Потребляемая мощность120 В*А.
Габариты304х160х308 мм.
 Масса12,5 кг.

      Содержание драг. металлов в Г5-82 (содержание в граммах на 1 шт.)

ЗолотоСереброПлатина
6.4100018.10.06

Генератор Г6-27 - источник электрических сигналов в диапазоне инфранизких, низких и высоких частот.

Технические характеристики Г6-27

Диапазон частот 0,001 Гц1 МГц (9 поддиапазонов).
Основная погрешность установки частоты±2% (0,1 Гц - 100 кГц); ±3% (0,001 - 6,1 Гц и 100 кГц - 1 МГц).
Амплитуда импульсов на нагрузке 50 Ом в пределах потенциальных уровней-20...+20 В 20 мВ - 40 В.
Выходное напряжение5 мВ - 5 В (600 Ом).
Коэффициент гармоник, %1,5 (20 Гц - 100 кГц); 5 (100 кГц - 1 МГц).
Длительность фронта и среза прямоугольного сигнала150 нс.
Потребляемая мощность30 В · А.
Рекомендуемая заменаГ6-43, Г6-46.
Масса6 кг
Габариты339X180X335 мм.

   Содержание драг. металлов в Г6-27 (содержание в граммах на 1 шт.)

ЗолотоСереброПлатинаПалладий
0.5173911.902080.31884 1.29518

Генератор Г6-28 - источник сигналов в диапазоне инфранизких, низких и высоких частот. Прибор выполнен по схеме функционального генератора с электронным управлением частотой. Используется для комплексного определения характеристик цепей и систем, для исследования логических схем с помощью цифровых последовательностей, для имитации и создания задержки.

Технические характеристики Г6-28

Диапазон частот 0,001 Гц1 МГц (9 поддиапазонов)
Основная погрешность установки частоты
  • ±1% (0,1 Гц 100 кГц);
  • ±2% (0,001-0,1 Гц и 100 кГц-1 МГц).
Коэффициент гармоник, %
  • 1 (20 Гц-10 кГц);
  • 1,5(10 -100 кГц);
  • 3 (выше 100 кГц).
Длительность фронта и среза прямоугольного сигнала60 нс.
Потребляемая мощность60 В · А.
Габариты490X135X370 мм.
Масса12,5 кг

 Содержание драг. металлов в Г6-28 (содержание в граммах на 1 шт.)

ЗолотоСереброПлатинаПалладий
1.0694517.7550.396792.2056

Генератор Г6-31 - источник электрических сигналов в диапазоне инфранизких, низких и высоких частот. Прибор выполнен на основе генератора Г6-28 по схеме функционального генератора с электронным управлением частотой, обеспечивающей получение сигналов четырех форм в широком диапазоне частот.

Технические характеристики Г6-31

Основная погрешность установки частоты
  • ±1% (0,1 Гц - 99 кГц);
  • ±2% (0,001 - 0,099 Гц и 100 - 990 кГц).
Выходное напряжение500 мкВ - 5 В (50 Ом).
Коэффициент гармоник
  • 1% (20 Гц - 9,9 кГц);
  • 1,5% (10 - 99 кГц);
  • 3% (100 - 990 кГц).
Длительность фронта и среза прямоугольного сигнала60 нс.
Габариты
 488х173х562 мм.
Масса23 кг.

Содержание драг. металлов в Г6-31 (содержание в граммах на 1 шт.)

ЗолотоСереброПлатинаПалладий
2.3633338.819170.305480.40543


Генератор Г6-35 предназначен для определения основных качественных показателей телевизионных трактов радиорелейных, тропосферных и космических линий связи черно-белого и цветного телевидения по испытательным сигналам, вводимым в интервал кадрового гасящего импульса, или по периодическим измерительным сигналам.

Технические характеристики Г6-35

Количество периодических сигналов12
Вводимые испытательные строки17, 18, 330, 331 или 20, 21, 333, 334.
Сигналы опознаваниястрока 16 или 19.
Сигналы телеуправления и телеметриистрока 329 или 332.
Эталонные сигналы частоты и временистрока 6.
Режимы работы генераторапериодический; периодический с введением; введение синхросмеси; введение; обход.
Частота строк , Гц15625±3.
Частота сигналов цветовой поднесущей , Гц4433618±10.
Полоса качания сигналов качающейся частоты0,5-8,5 МГц.
Номинальный размах импульсов700±7 мВ.
Перекос вершины прямоугольных импульсов±0,5 %.
Различия усиления сигналов яркости и цветности±0,5 %.
Расхождение во времени сигналов яркости и цветностине более 10 нс.
Импеданс входа и выхода75 Ом (при затухании несогласованности не менее 34 дБ).
Потребляемая мощность220 В*А.
Габариты484х213х500 мм.
 Масса20 кг.

Содержание драг. металлов в Г6-35 (содержание в граммах на 1 шт.)

ЗолотоСереброПалладий
2.0686442.626850.06

Генератор Г6-37 является источником электрических сигналов в диапазоне инфранизких, низких и высоких частот.

Основные технические характеристики прибора Г6-37

Диапазон частот0,001 Гц-20 МГц.
Пределы основной погрешности установки частоты, %
  • ±2 (0,1 Гц-100 кГц);
  • ±3 (0,001-0,1 Гц, 100 кГц-1МГц);
  • ±5 (1-10 МГц),
  • ±10 (2-20 МГц).
Амплитуда выходных сигналов
  • 0,5-5 В (плавное регулирование);
  • 5 мВ-5 В (с внешним аттенюатором).
Коэффициент гармоник
  • 1 % (20 Гц-1 кГц);
  • 2,5 % (1-200 кГц).
Ослабление гармоники не менее
  • 30 дБ (200 кГц-1 Мгц);
  • 25 дБ (1-10 Мгц).
Коэффициент погрешности %
  • сигнала: 3 (0,001-0,1 Гц), 2 (1-100 кГц),
  • пилообразно-импульсного сигнала: 3 (0,001-0,1 Гц).
Пределы основной погрешности установки фазы±15°.
Питание220±22 В, 50±0,5, 60±0,6 Гц или 220±11 В, 400+28-12 Гц.
ЗаменяетГ6-15, Г6-27.
Масса6,5 кг.
Габариты312х134х330 мм.



Почему выбирают нас?

  • Заключение
    договора
  • Работа со всеми
    регионами
  • Выгодные
    цены
  • Оптовая закупка
    радиодеталей

Остались вопросы?

Задайте ваш вопрос специалисту!

Схема сотрудничества

    ЗАЯВКА

    ЗАЯВКА

    Вы связываетесь с нами любым удобным способом, и оставляете заявку на продажу радиодеталей

    ОСМОТР И ОЦЕНКА

    ОСМОТР И ОЦЕНКА

    Мы оцениваем предлагаемые Вами детали доступными средствами (фото, WhatsApp, документация, и.т.д.)

    СОГЛАШЕНИЕ

    СОГЛАШЕНИЕ

    Заключаем договор (устно или письменно), и оговариваем способ отправки и оплаты радиодеталей

    ОТПРАВКА И ОПЛАТА

    ОТПРАВКА И ОПЛАТА

    Каждая из сторон исполняет взятые на себя обязательства по отправке и оплате радиодеталей

Варианты оценки

Условия оплаты

Платим сразу после получения и оценки детали. Вы не ждете, пока мы их переработаем и извлечем драгоценные металлы.

  • НАЛИЧНЫЕ

    НАЛИЧНЫЕ

  • СБЕРБАНК
                        ОНЛАЙН

    СБЕРБАНК
    ОНЛАЙН

  • Электронные
                        деньги

    Электронные
    деньги

Подробнее →
